サスペンションは荷重移動にどう関わるのか?☆ 接地荷重とグリップの関係

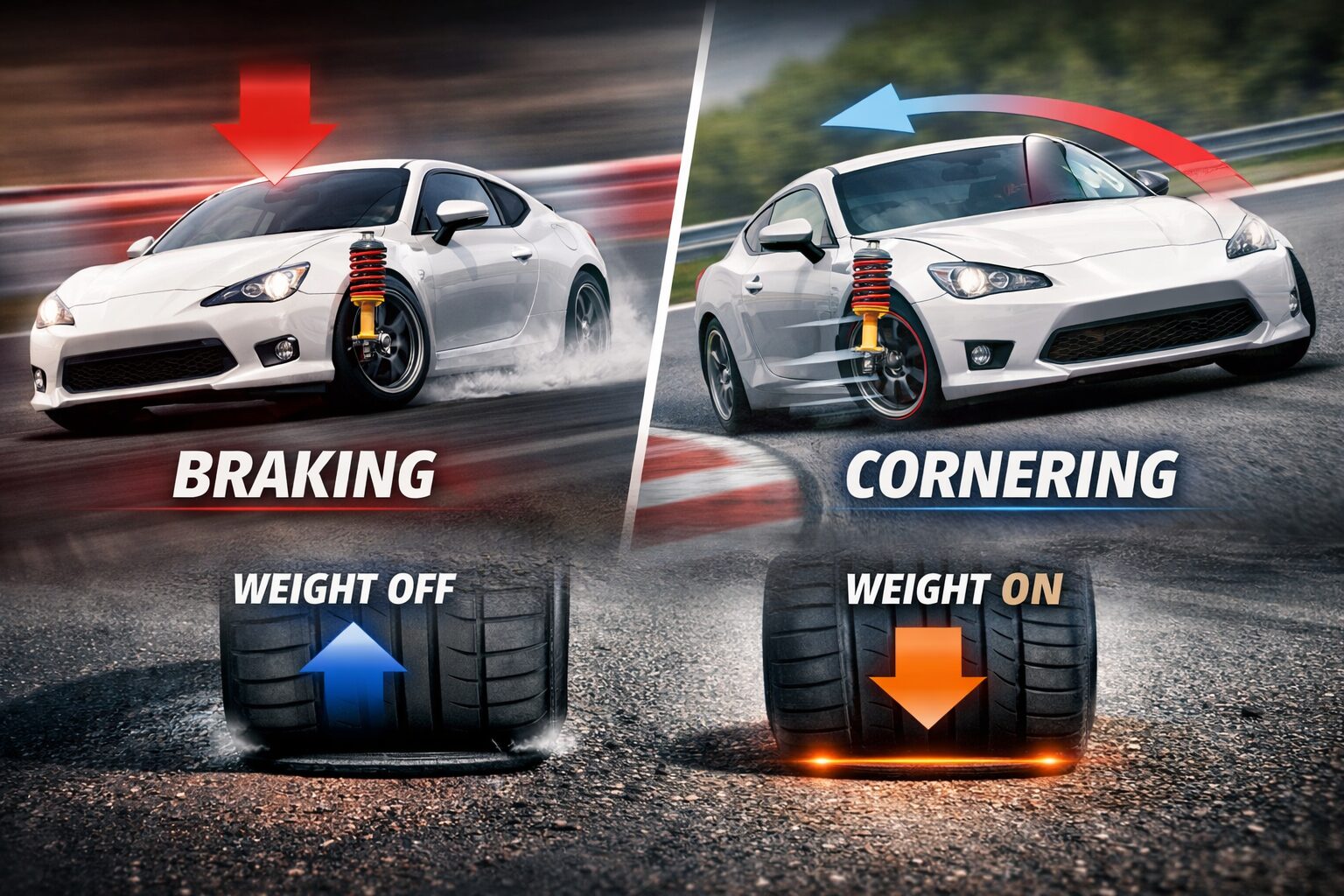

ブレーキングとコーナリング時の荷重移動とサスペンションの動きを示した図。荷重が抜けるタイヤと荷重が乗るタイヤの接地変化を対比し、接地維持とグリップの関係を説明している。
荷重移動は必ず起きるが、接地が維持されて初めてグリップとして機能する。サスペンションはその接地を保つために働く。

はじめに|サスペンションの性能は四輪の働き方に現れる

サスペンションを評価するとき、ロールの少なさ、ノーズダイブの小ささ、ステアリング操作に対する応答の速さなどが注目されます。

しかし、車両の加速・減速・旋回を実際に成立させているのは、タイヤが路面に伝える力です。

サスペンションの性能を理解するには、四輪のタイヤが、それぞれどれだけの力を発揮できる状態にあるのかという視点が重要になります。

クルマが加速・減速・旋回すると、四輪の接地荷重は変化します。さらに、路面の凹凸によって車輪が上下し、タイヤの姿勢や接地状態も変わります。

サスペンションは、こうした変化に対応しながら、タイヤが持つグリップをできるだけ有効に発揮できる状態に保つために働きます。

その仕組みを、荷重移動とタイヤの特性から考えてみます。


1.荷重移動は車両の運動によって生じる

ブレーキをかけると、前輪の接地荷重が増え、後輪では減ります。

加速すれば、その関係が逆転します。

コーナリングでは、旋回外側のタイヤの接地荷重が増え、内側では減ります。

これらは車両の加減速や旋回に伴って生じる荷重移動です。サスペンションの動きを拘束した剛体に近い車両でも、同じ力学的な関係によって発生します。

荷重移動の総量は、主として車両質量、重心高さ、加速度、ホイールベースやトレッドによって決まります。

例えば、同じ車両が同じ減速度でブレーキングする場合、前後方向の荷重移動の総量は、基本的にはサスペンションの硬さによって変わりません。

一方、旋回時に生じる横方向の荷重移動を、前輪と後輪がそれぞれどの程度受け持つかは、サスペンションの特性によって変化します。

さらに、荷重移動が進行する過程では、ばねやダンパーが車体の動きを変え、四輪の接地荷重が時間とともに変化する様子にも影響します。

したがって、荷重移動を考える際には、次の二つを区別する必要があります。

  • 車両の運動によって生じる荷重移動の総量
  • その荷重移動が四輪にどのように配分され、時間とともにどう変化するか

サスペンションが深く関わるのは、後者です。


2.接地荷重によって変わるタイヤのグリップ

タイヤは、路面との接触を通じて加速・減速・旋回に必要な力を発生します。

接地荷重が増えると、そのタイヤが発揮できる力の最大値も一般に増加します。

ただし、タイヤには荷重感度があり、接地荷重と最大グリップの関係は単純な比例関係にはなりません。

例えば、同じ特性の左右タイヤに均等な荷重がかかっている状態を考えます。

コーナリングによって外輪への荷重が増え、内輪の荷重が減ると、外輪が発揮できる最大横力は増加します。

しかし、通常、その増加分は内輪が失う最大横力よりも小さくなります。

その結果、他の条件が同じであれば、左右タイヤが発揮できる合計横力は低下する方向に変化します。

ここから重要なことが分かります。

荷重移動によって個々のタイヤのグリップ能力が変わり、その配分によって車軸全体のグリップ能力も変わるのです。

例えば、旋回時の横荷重移動を前輪が多く受け持てば、前輪左右の荷重差が大きくなり、フロント側の横力余裕が減る方向へ働きます。

反対に後輪が多く受け持てば、リア側の横力余裕が減る方向へ働きます。

この違いは、アンダーステアやオーバーステアの傾向にも関係します。

タイヤの荷重感度と前後重量配分が、アンダーステアにどのように関係するかについては、別記事FFがアンダーステアになりやすい理由 ☆ 前後重量配分と加速から解説で説明しています。

なお、個々のタイヤが発揮できる縦方向・横方向の力の限界は、摩擦円というモデルで考えることができます。接地荷重が増えると、一般にそのタイヤの摩擦円は大きくなります。

詳しくは別記事摩擦円とは? ☆ 減速・旋回・加速の関係をサーキット走行的に解説に整理しました。


3.サスペンションがグリップに関わる三つの仕組み

サスペンションがタイヤのグリップに影響する仕組みは、大きく三つに整理できます。

① 四輪への荷重移動の配分

サスペンションのばね、スタビライザー、ジオメトリーなどは、旋回時の横荷重移動を前後の車軸がどのように分担するかに影響します。

特に、前後のロール剛性配分は重要です。

フロント側のロール剛性を高めると、一般にフロント車軸が受け持つ横荷重移動の割合が増えます。

リア側のロール剛性を高めると、リア車軸の分担が増える方向に変化します。

こうして、サスペンションの設定は前後タイヤのグリップバランスに関わります。

② 接地荷重の時間的な変化

路面の凹凸やドライバーの操作によって、車体と車輪にはさまざまな速度の運動が生じます。

ばねは変位に応じた復元力を発生し、ダンパーは主として相対運動の速度に応じた抵抗力を発生します。

これらの特性は、車体のピッチ・ロールや車輪の上下動、接地荷重の時間的な変動に影響します。

適切な特性を与えることで、路面からの入力に対する車輪の動きと車体の応答を整え、タイヤが発揮できる力を安定して使いやすくします。

③ タイヤの姿勢

サスペンションが動くと、タイヤのキャンバー角やトー角なども変化します。

こうした変化の仕方は、サスペンションジオメトリーによって決まります。

タイヤの姿勢は、接地面の働き方や発生できる横力に関係します。

したがってサスペンションの設計では、荷重の配分や変動に加え、動いているタイヤをどのような姿勢に保つかも重要になります。

アライメントとジオメトリーの違いや、キャンバー・トー・ロールセンターなどの関係については、別記事アライメントとジオメトリーの違いとは? ☆ 初心者向けに構造から解説で詳しく説明しています。

この三つが組み合わさることで、四輪のタイヤが発揮できるグリップと、車両の運動特性が形作られます。

また、これらの働きは車輪を支える構造によっても特徴が異なります。ストラット、ダブルウィッシュボーン、マルチリンクなどの構造的な違いについては、別記事初心者向け ☆ 主流サスペンション6形式の違いと特徴を解説に整理しました。


4.荷重が減るタイヤの接地を維持する

ブレーキングでは後輪の接地荷重が減り、コーナリングでは内輪の接地荷重が減ります。

こうしたタイヤは、荷重移動によって発揮できる力の上限が小さくなります。

さらに、車体の姿勢変化や路面の起伏によって車輪が十分に路面へ追従できなくなると、接地荷重が一段と減少し、タイヤが路面から離れる場合もあります。

ここで重要になるのが、サスペンションの伸び側の働きです。

例えば、急制動時には車体が前傾し、後輪のサスペンションは伸びる方向へ動きます。

十分な伸び側ストロークがあれば、車輪は車体に対して下方へ動くことができ、路面への追従に必要な可動範囲を確保できます。

接地荷重が小さくても、路面との接触が保たれていれば、その荷重に応じた力を発揮できます。

一方、伸び側の限界に達すると、車輪の下方への動きが制限されます。路面の起伏や車体の運動によっては、その先で接地を失うことになります。

また、減速度が十分大きく、後輪が受け持つ接地荷重そのものがゼロになる場合には、ストロークの残量にかかわらず後輪が浮き上がります。

荷重が減るタイヤにとって重要なのは、残された接地荷重を利用できるよう、車輪の路面追従性を確保することです。


5.荷重が増えるタイヤのグリップを有効に使う

荷重が増えるタイヤについても考えてみます。

ブレーキングでは前輪、コーナリングでは外輪の接地荷重が増えます。

これらのタイヤは、車両の減速や旋回に必要な大きな力を受け持ちます。

接地荷重が増えることで発揮できる力の上限も増加しますが、その能力を有効に使うには、タイヤの接地状態と車体の運動を適切に保つ必要があります。

例えば、路面の凹凸を高速で通過すると、車輪には急激な上下方向の入力が加わります。

ばねやダンパーの特性によっては、車輪が大きく跳ねたり、接地荷重の変動が増えたりします。

その結果、平均的には大きな荷重を受け持つタイヤでも、瞬間的に利用できるグリップが減少することがあります。

また、急激なブレーキ操作やステアリング操作では、車体のピッチ・ロール応答と、各タイヤに要求される力が短時間で変化します。

例えば、ブレーキングによって前輪の接地荷重が増えると、前輪が発揮できる力の上限も一般に増加します。

同時に、その前輪は制動のために縦方向の力を使っています。旋回を始めれば、横方向の力も必要になります。

そのため、タイヤに要求する力の大きさと方向を、利用可能なグリップに合わせて変化させる必要があります。

サスペンションは、こうした操作に伴う車体の応答や接地荷重の変動に関わり、タイヤの能力を使いやすい状態へ整えます。

荷重変化を踏まえてブレーキ操作とステアリング操作をつなぐ考え方については、別記事摩擦円で理解するブレーキと舵角のタイミング ☆ サーキットで速く曲がる操作法で詳しく説明しています。


6.サスペンションストロークは路面追従の余裕

サスペンションストロークは、車輪が車体に対して上下方向へ動ける範囲です。

この可動範囲は、変化する路面と車体の位置関係に対応するための余裕でもあります。

伸び側ストロークには、荷重が減る車輪を路面へ追従させる役割があります。

縮み側ストロークには、荷重が増える場面や、路面の突起を乗り越える際に、車輪が上方へ動く余地を確保する役割があります。

ストロークの限界に達すると、車輪と車体の相対運動が制限されます。

例えば縮み側の限界付近では、バンプストップの働きによって実効的なばね特性が大きく変化し、車体やタイヤに伝わる力も変わります。

伸び側の限界では、路面の下降や車体の動きに対して車輪が追従できる範囲が失われます。

したがって、サスペンションの性能を考える際には、ストロークの大きさに加えて、どの走行条件で、どの範囲を、どのような速度で使うかが重要になります。

その動きを決めるばね定数や減衰特性も、ストロークと一体で考える必要があります。

車高調では、プリロードや車高の調整がストロークの配分にも関わります。全長調整式とネジ式でその関係がどう変わるかについては、別記事プリロードと車高の関係とは? ☆ 車高調の全長調整式とネジ式で意味が変わる理由で解説しています。


7.市販車とレーシングカーでは最適な条件が違う

市販車のサスペンションは、幅広い条件への対応を前提に設計されています。

日常的な舗装路から荒れた路面まで、さまざまな速度域、積載状態、乗り心地、安全性などを考慮する必要があります。

そのため、ストロークやばね・ダンパーの特性には、多様な入力条件への対応が求められます。

一方、フォーミュラカーのように最初からサーキット走行を目的として設計された車両では、想定する走行条件が絞られています。

タイヤの特性、車高、空力特性、車体剛性、サスペンションジオメトリーなどを、想定する走行条件に合わせて一体的に設計できます。

市販車をサーキット向けにチューニングする場合にも、同様の考え方が重要になります。

例えば、ばね定数を高めれば、加減速や旋回による車体の姿勢変化を小さくできます。

しかし、ばね定数や減衰力を高めた結果、荒れた路面や縁石への追従性が低下すれば、接地荷重の変動が増え、グリップを使いにくくなることがあります。

車高を下げれば重心位置を低くできる一方で、使用できるサスペンションストロークやジオメトリーの変化にも注意が必要です。

つまり、サーキット向けのチューニングとは、市販車が持つ幅広い条件への対応能力の中から、目的とする走行条件に適した特性を選び、各要素の組み合わせを最適化していくことです。

特にスタビライザーは、左右サスペンションの相対的な動きに抵抗するとともに、前後のロール剛性配分を変化させます。

その結果、前後車軸が受け持つ横荷重移動の割合が変わり、グリップバランスにも影響します。

スタビライザーの強化では、この荷重配分の変化と、路面追従性への影響を合わせて考えることが重要です。

タワーバーやスタビライザーの働きと、チューニングによって速くなる場合・遅くなる場合の違いについては、別記事タワーバーやスタビは本当に効果ある? ☆ 速くなる場合と遅くなる場合の違いに整理しました。


まとめ|サスペンションの性能は四輪のグリップの使い方で考える

車両が加速・減速・旋回すると、四輪の接地荷重は絶えず変化します。

サスペンションは、その荷重移動の配分と時間的な変化に関わり、路面への追従性とタイヤの姿勢を整えることで、グリップを有効に使える状態を作ります。

荷重が減るタイヤでは、残された接地荷重を利用するための路面追従性が重要になります。

荷重が増えるタイヤでは、大きくなった力の上限を、安定した接地状態と適切なタイヤ姿勢のもとで利用することが重要になります。

サスペンションを変更すると、ドライバーが感じる車体の動きも変わります。しかし、走行性能にとって重要なのは、その変化が四輪のタイヤの働き方にどう現れるかです。

ロールが減ったとき、どのタイヤの荷重がどう変わったのか。

ステアリングへの応答が速くなったとき、タイヤが発揮できる力と、その変化はどうなったのか。

そう考えることで、サスペンションの硬さや車体の姿勢を、実際のグリップとの関係から評価できるようになります。

サスペンションの性能を考えることは、四輪のタイヤをどのように働かせ、その能力をどこまで有効に使えるようにするかを考えることなのです。
